Spät ist es geworden 🙂

Aber ich hatte noch Chor – da kam es zur Verzögerung des Bauprojekts.

Der Teksumo wiegt voll aufgebaut mit 2s 4000 560g, zieht 15A bei Vollgas.

Der HK Teksumo (auch bekannt als Popwing)

Was bekommt man:

Der Aufbau geht einfach:

Flächen zusammen kleben. Alles Kleben mache ich mit Sekundenkleber Dickflüssig.

Verstärkungen unten…

und oben:

Der Motorträger kommt hinten hin, der Motor wird auf ein Kreuz geschraubt, und dieses dann auf den Motorträger:

Servos freischneiden, einsetzen und Ruderhörner ankleben, für die Anlenkungsmitnehmer muss man die Servoarme auf 2mm aufbohren (ich nehme das zweit-äußerste Loch):

Winglets ankleben, Schrift nach außen.

Der Rx kommt bei mir auf den linken Flügel. Rechts soll FPV hin.

Gewicht ohne Akku: 275g

Der kleine 2206-2000 macht ca. 530g Schub an 2S mit dem 8×4,5 Aeronaut light. Das ist ja eigentlich ein Coptermotor 🙂

Die Vorderkante schütze ich noch mit einem 50mm glasfaserverstärktem Klebeband und 50mm Tesa. Alle Öffnungen decke ich auch mit Tesa oder Klarsichtplastik (Blisterreste) ab, soll ja schön windschnittig sein. Kleben tu ich jetzt mit Heißkleber.

Der Akku kommt final nach unten mit Klettgurt und Klettklebeband. Das legt den Schwerpunkt unter die Flügel. Und oben kann eine Actioncam wie die Mobius drauf 🙂

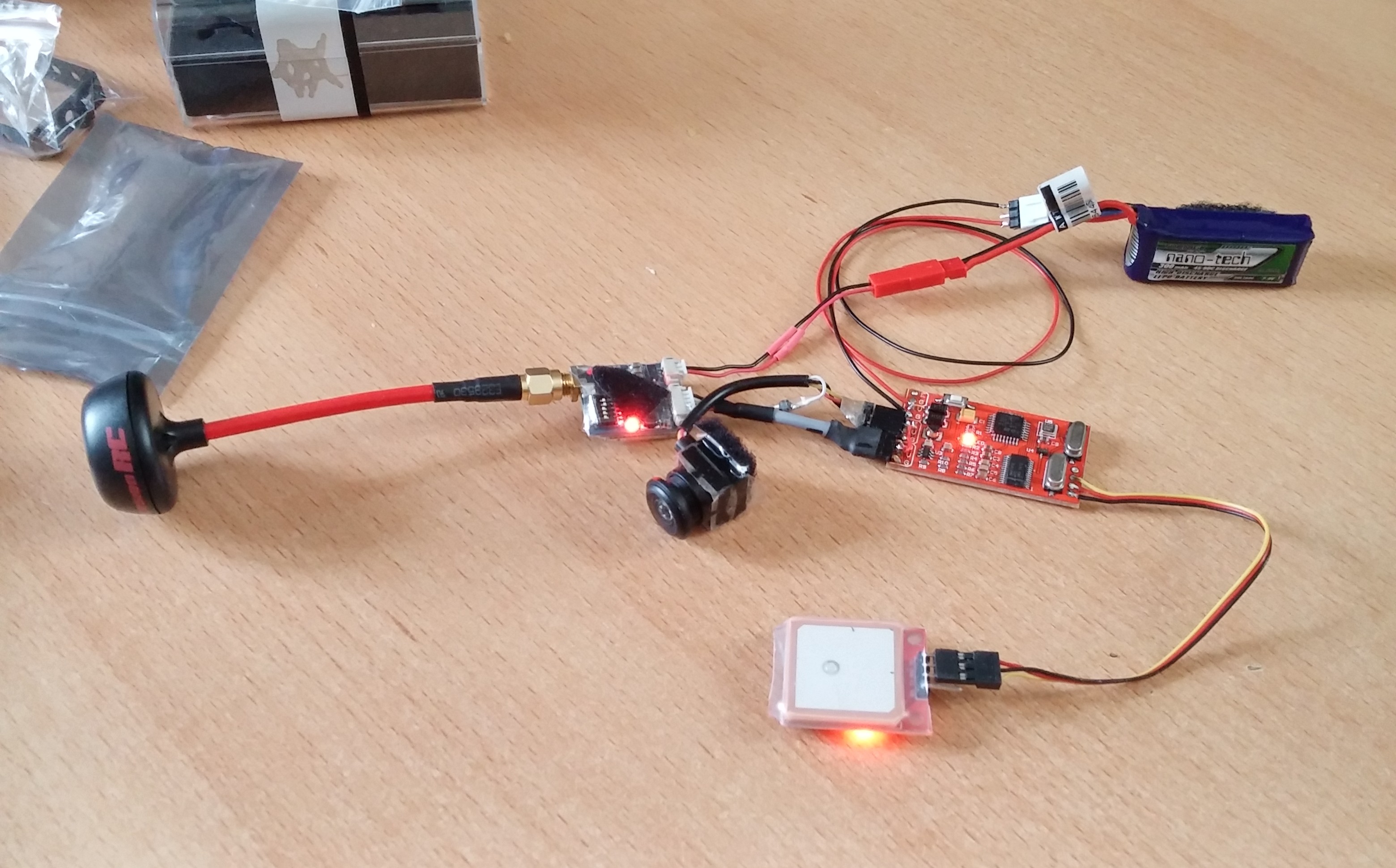

Das China-OSD vom banggood mit GPS (ca. 22€)

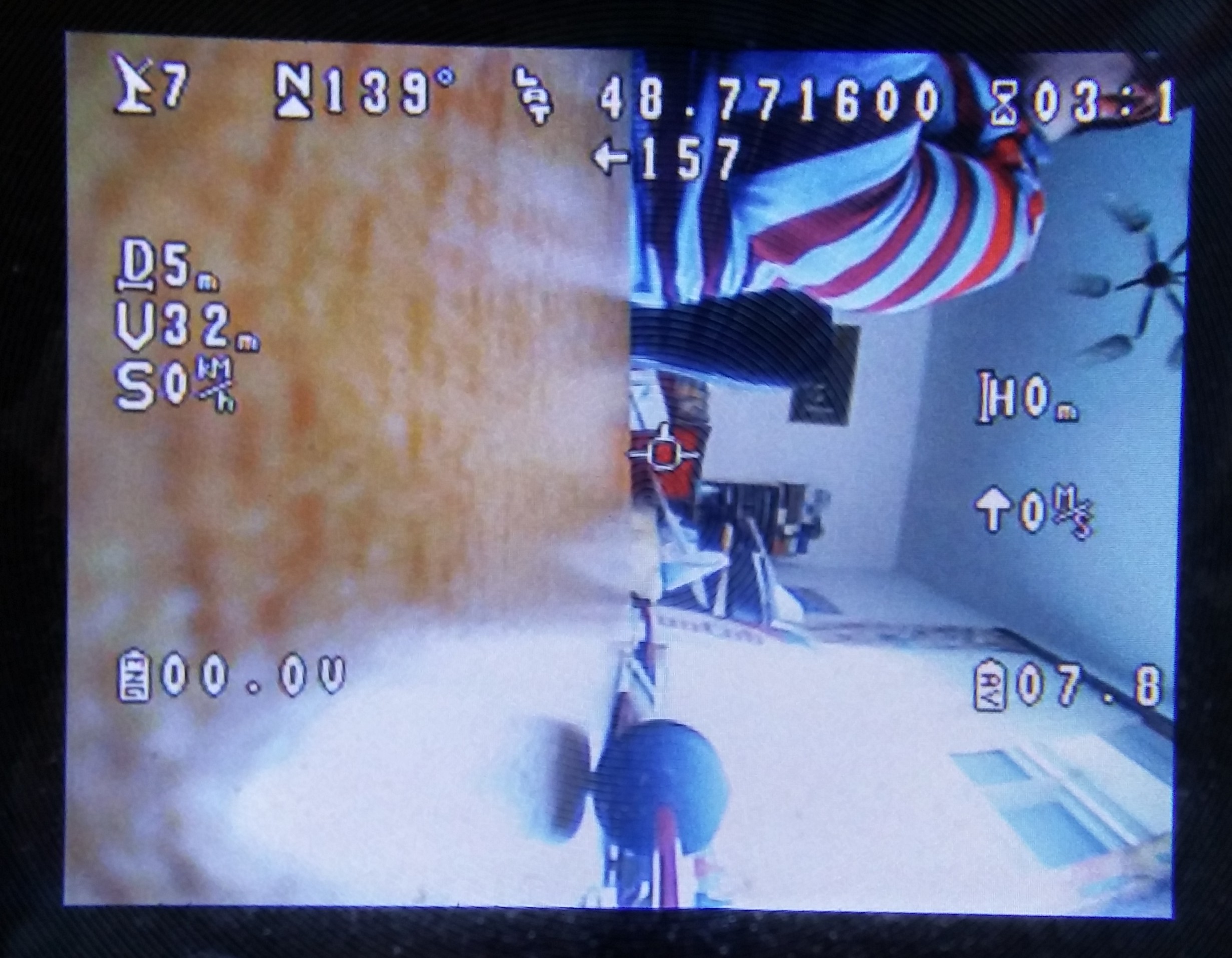

Zeigt bis auf den Strom auch alles an. Es hat sogar ein Baro verbaut für genauere Höhenbestimmung. Man muss lediglich die Sprache auf Englisch umstellen. Es hat ein Menusystem, da kann man einiges einstellen (GPS-Baudrate, Anzeigen, Spannungskalibrierung, etc). Für GPS benötigt es GGA und RMC Nachrichten. Das mitgelieferte GPS ist ein ublox neo6m mit 38400baud. Es lässt sich im ublox center ganz normal anzeigen.

Ich habe die senkrechten Stiftleisten ausgelötet und da Vin mit der FPV-Versorgung verbunden war, auch hier getrennt. Das GPS-Kabel habe ich durch ein leichtes Servokabel ersetzt (Achtung, GPS ist in der Pinanordnung 5V-GND-Tx-Rx, wobei Rx unbenutzt ist). Leider läuft es erst ab 7V, daher kann ich es nicht an 5V betreiben. Es wiegt so 20g (9,7g Board+10,3g GPS) mit den Kabeln.

Laut Post kann man den onboard 5V-Schaltregler auch brücken und direkt 5V einspeisen – vor allem, weil der verbaute Schaltwandler UHF arg stört.

Dank des einigermaßen günstigen GPS-Sensors für FrSky kann ich meinen kleinen Racer mit GPS-Logging versehen PuTTY , er wiegt jetzt genau 300g ohne Akku:

Flug 1 – 3:25: noch ohne FPV

https://vimeo.com/146493922

Flug 2 – 2:54: Jetzt mit FPV, Helmut wirft mich.

https://vimeo.com/146493921

Am Schluss etwas über 300mAh nachgeladen (1000mAh 2s) – damit fliegt das Ding wohl bis zu 20 Minuten!
