CC3D ist nett und süß – aber dem fehlen noch Kompass und Baro. Also: extern anschließen!

Das geht nun wirklich einfach:
Einfach am Flexiport den Sensor anstecken!

Der Flexiport ist so belegt: GND, 5V, SCL, SDA (wenn man den UART3 nicht benutzt).
Daran kann man also weitere I2C-Sensoren anschließen, z.B. einen BMP180 (für etwa 3€)
Cleanflight erkennt automatisch, dass ein Baro verfügbar ist. Leider geht das nicht mit Betaflight (dort ist der UART3/Flexiport wohl aus Performancegründen deaktiviert).

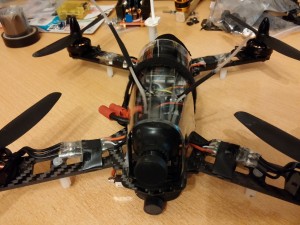

Was nimmt man als Haube?

Eine Plastikflasche aus dem Supermarkt!

Und der Failsafe liegt jetzt auch auf einem Schalter. Damit der D4R ihn bei Funkausfall betätigt. Damit ist der Racer fast fertig. Jetzt muss nur noch der 10W-Scheinwerfer wieder dran.

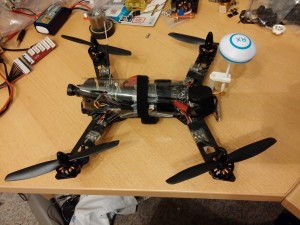

Immer noch 300g ohne Akku. Jetzt wasserfester mit Ballistol Seal Filmspray. OSD und Stromsensor. D4R statt X4RSB (weil der CC3D irgendwie am Flexiport nicht mit dem OSD spricht). Besser verkabelt. LEDs elastisch befestigt. Neu eingestellt, Level-Mode optimiert, feinfühliger gemacht. Jetzt such ich noch eine schöne 0,5l Flasche, die kommt als Haube lackiert drauf.

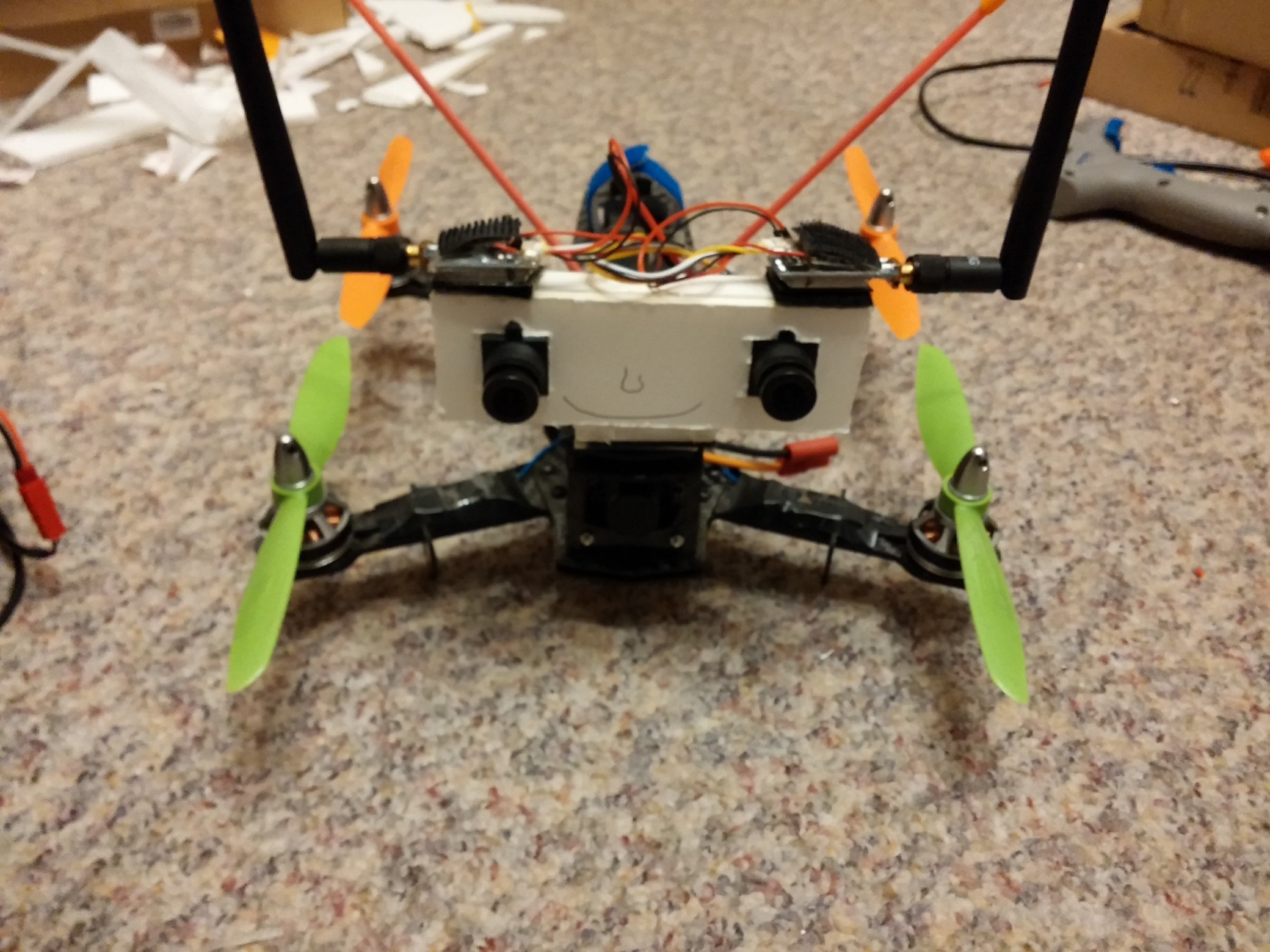

Irgendein Versuchskaninchen muss den Aufbau ja schleppen – und da fiel die Wahl auf den ZMR 6″. Der hat Power ohne Gnade. Dabei lächelt er so lieb 🙂

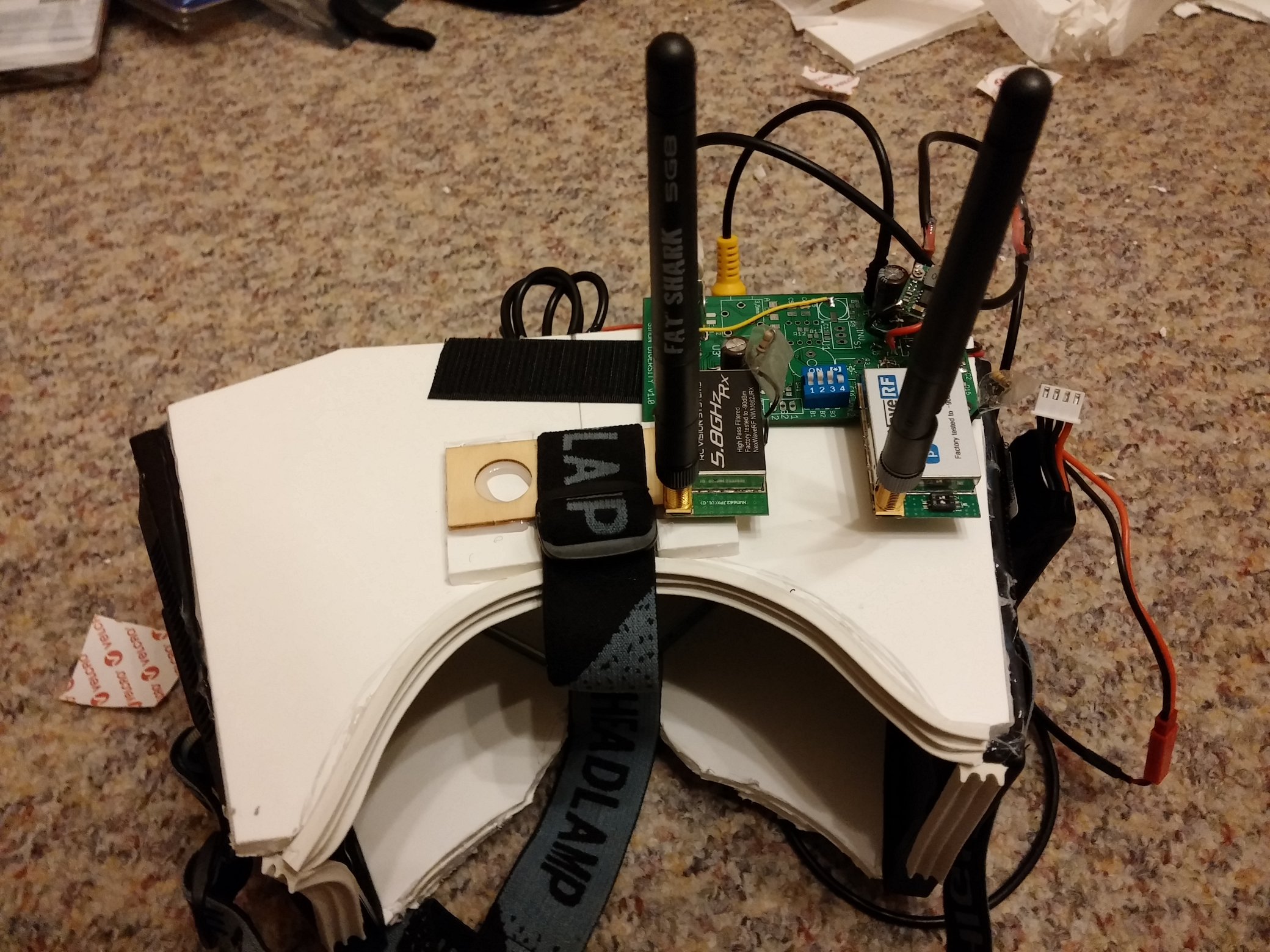

Die Brille hat eine zweckentfremdete Diversity-Platine bekommen.

Die Augen sind noch etwas angestrengt unter der Haube, da fluchten die Bilder noch nicht perfekt. Aber der 3D-Eindruck ist HAMMER!!!

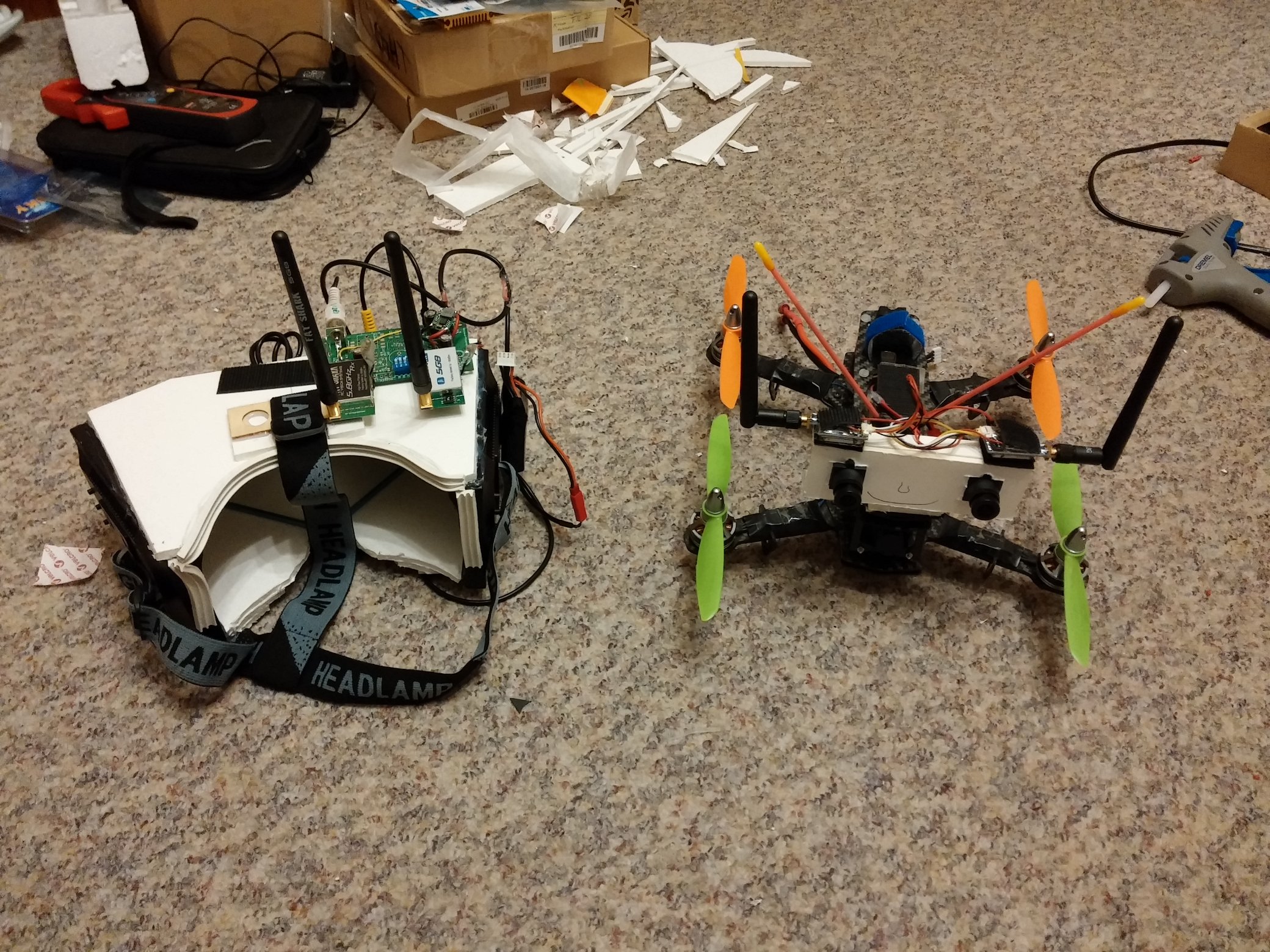

Einmal richtig die Welt von oben in Farbe und 3D sehen? Kein Problem!

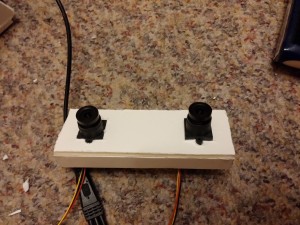

Man nehme – 2 Bildschirme, 2 Kameras, 2 Sender und 2 Empfänger!

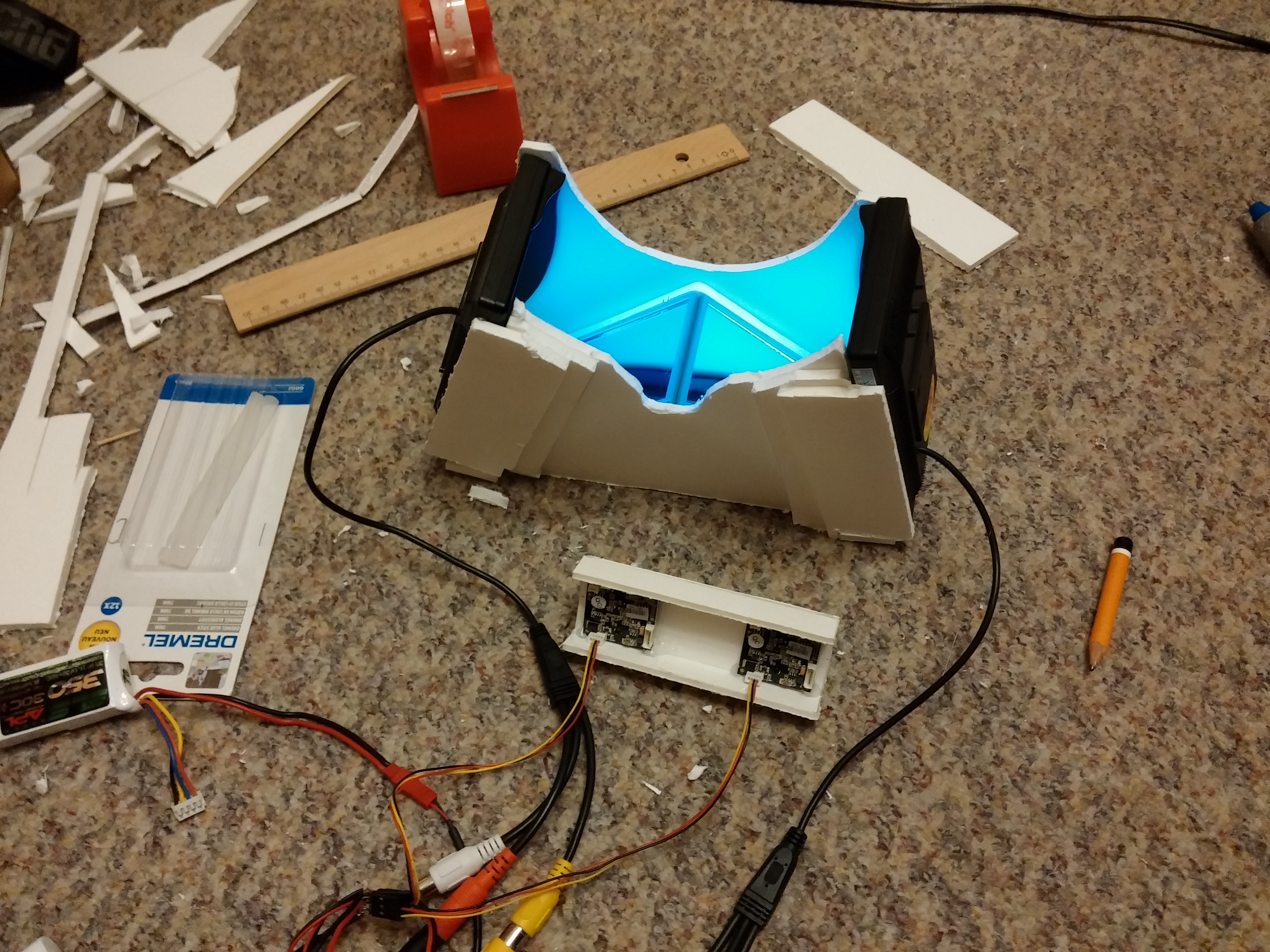

Erst einmal die neue 3D-Brille:

Fehlt nur noch der Funkaufbau dazu. Die Kameras laufen mit 5V – ups. Ich dachte, die brauchen wie fast alle großen Board-Cams 12V… eine musste sterben. Hab zum Glück drei. Ansonsten wundert mich noch der schielende Aufbau PuTTY SSH reverse tunnel , damit das Bild in den Monitoren fluchtet. Aber der 3D-Effekt ist wie echt!

Damit das Bild über die Umlenkspiegel passt, müssen die Kameras das Bild spiegeln!
